2.2理解ARP及proxy ARP

ARP是用来将IP地址解析为MAC地址的协议，有动态跟静态两种解析方式。动态是通过ARP广播报文，获取目标IP地址对应的MAC地址过程，静态则是网络管理员手工添加IP地址与MAC地址映射关系。

Proxy ARP即代理ARP，具被此功能的网络设备收到ARP广播报文时，首先检查广播报文中所请求的目标MAC能否可达，确认可达后即便不是自身的接口也用自身接口的MAC地址作为该ARP请求的回应，使得处于不同物理网络的同一网段主机可以正常通信。

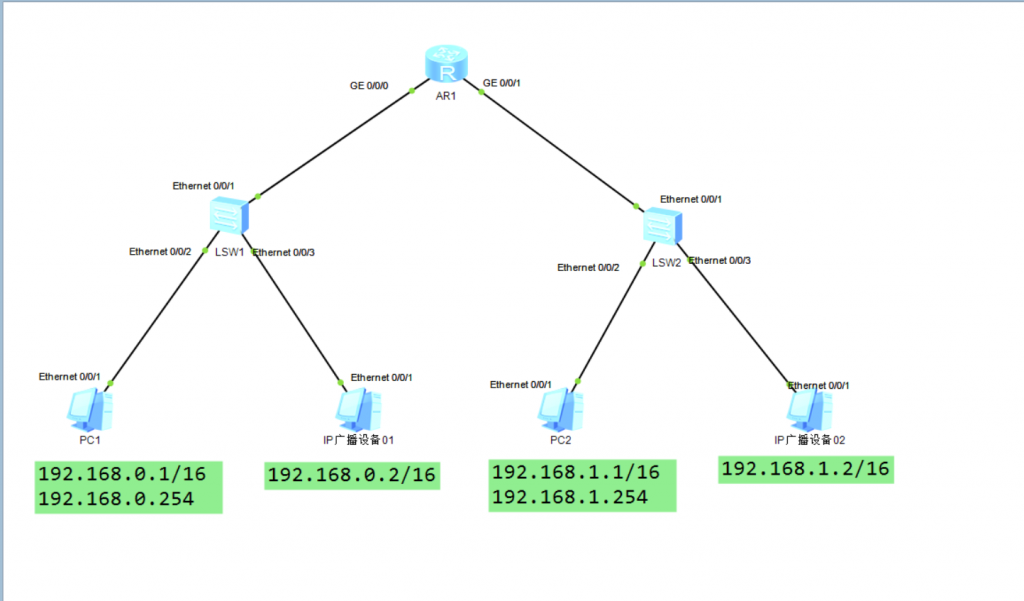

本实验模拟校园网络场景，路由器R1是校园网络出口，连接到教育云网，学校内所有设备使用192.168.0.0/16网段，通过交换机连接到网关路由器上。现在学校电教员对通过配置静态ARP防止ARP欺骗攻击，又由于IP广播设备不能配置网关，且分属于不同的广播域导致无法正常通信，现在需要路由器上配置ARP Proxy功能实现所有设备通信。实验拓扑如下：

<Huawei>system-view                                                       进入系统试图
[Huawei]sysname R1                                                        修改设备名称
[R1]interface GigabitEthernet 0/0/0                                       进入接口试图
[R1-GigabitEthernet0/0/0]ip address 192.168.0.254 255.255.255.0           配置接口IP地址
[R1]interface GigabitEthernet 0/0/1                                       进入接口试图
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 255.255.255.0           配置接口IP地址

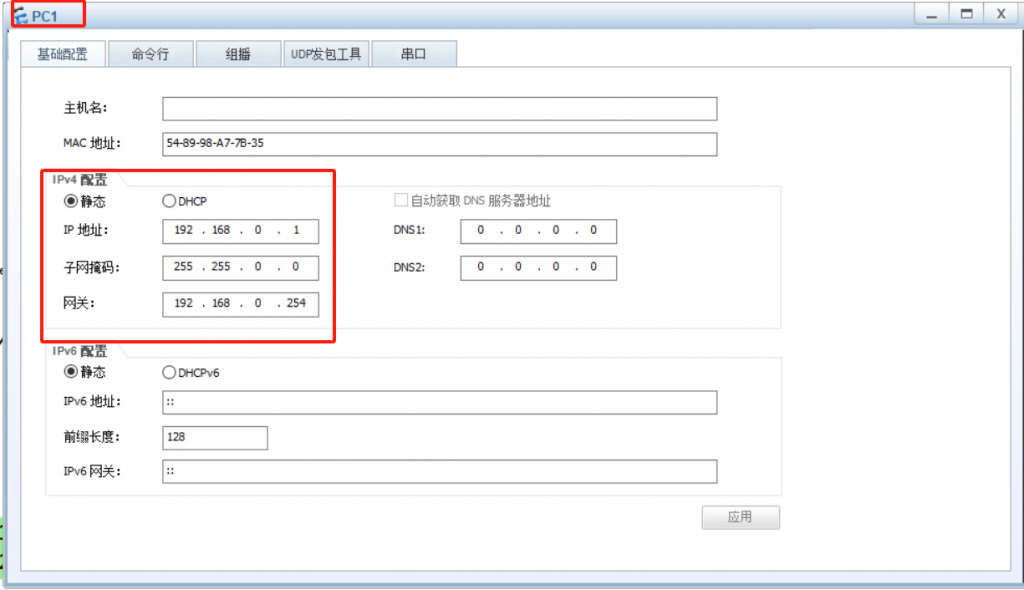

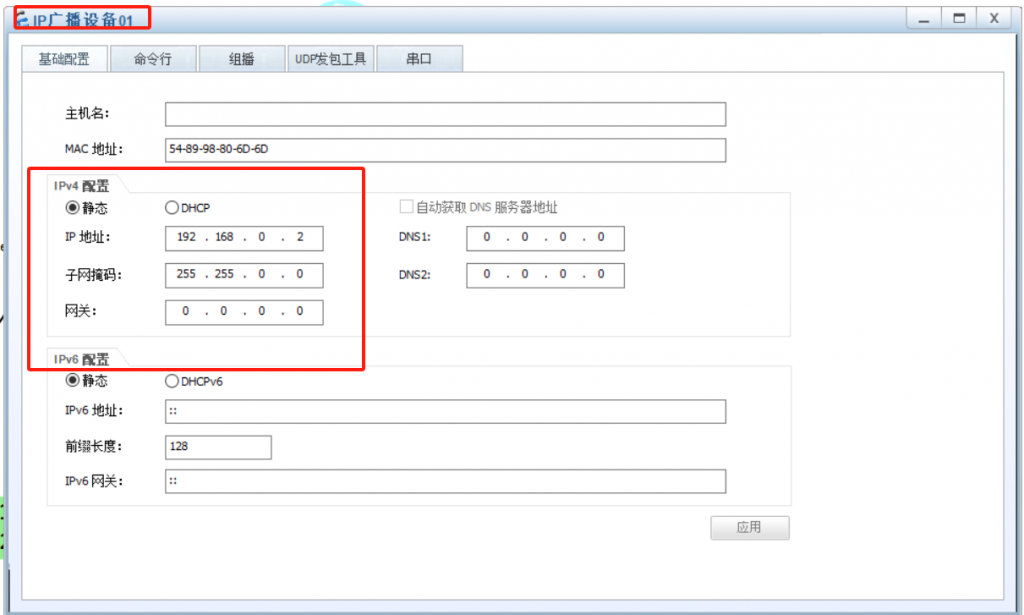

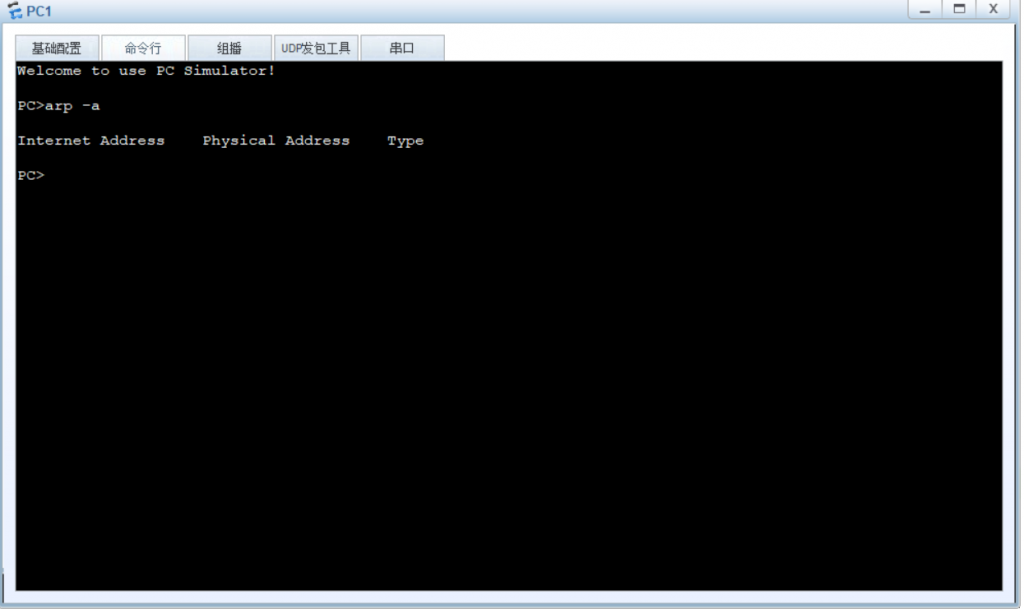

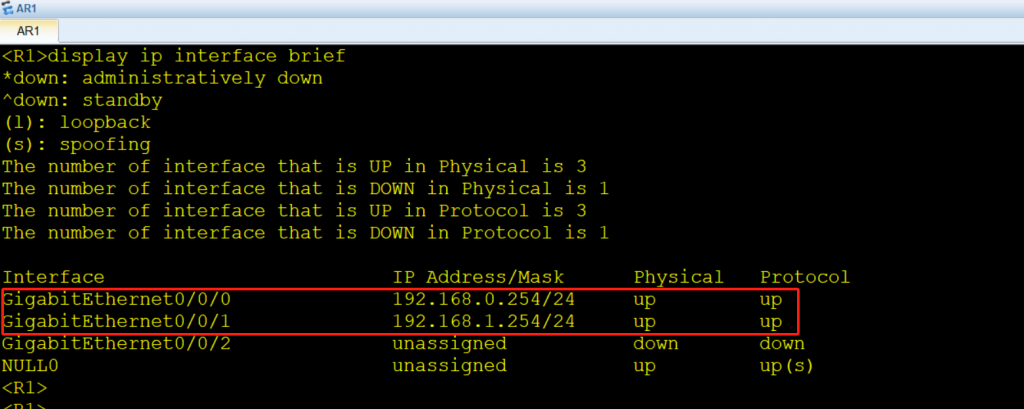

按照实验拓扑及编址配置完地址后，未测试前查看主机的ARP表如下；

下面路由器的两个接口下开启ARP Proxy

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]arp-proxy enable
​
[R1]interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1]arp-proxy enable

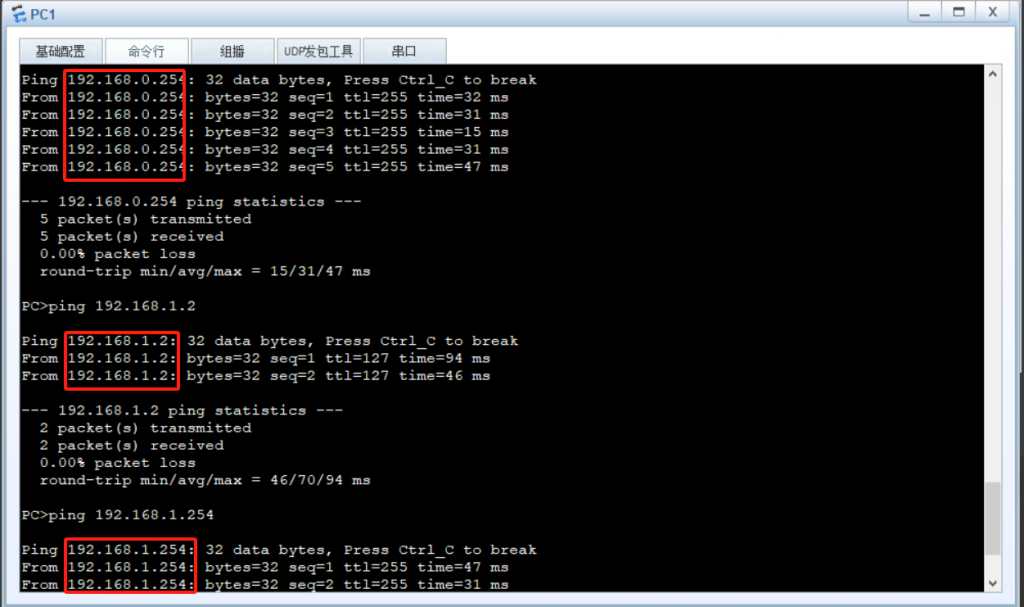

开启ARP Prooxy后不同广播域同网段通信测试如下；

大致原理是处在不同广播域的主机的ARP广播包会被路由器隔离，导致不能获取目标主机MAC地址，如若中间路由设备对应接口开启ARP Proxy功能，它会首先检查广播报文中所请求的目标MAC能否可达，确认可达后即便不是自身的接口也用自身接口的MAC地址作为该ARP请求的回应，使得处于不同物理网络的同一网段主机可以正常通信。
