2.1交换机基础配置

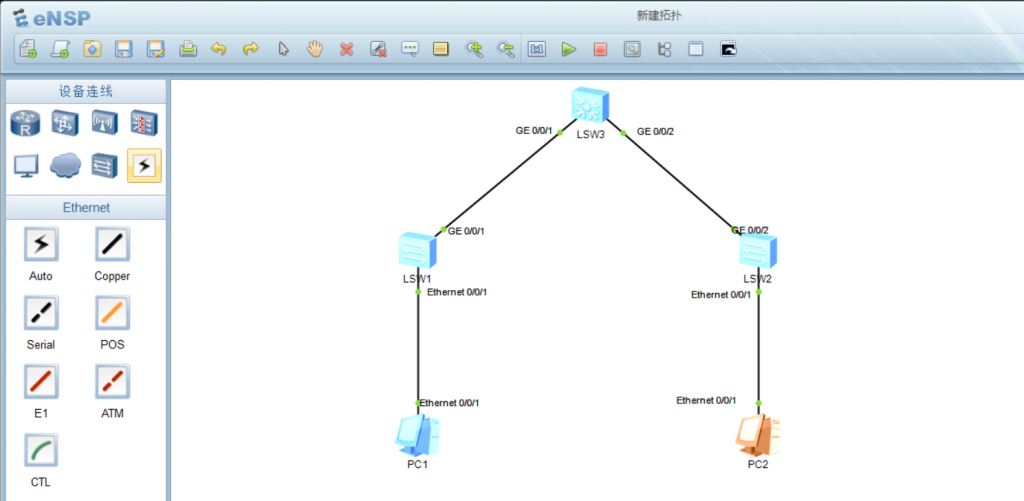

本实验模拟校园网络场景，某学校组建了一个简单的校园局域网。交换机S1、交换机S2为学校的接入层交换机，S3为汇聚层交换机。现在学校电教员对3台交换机进行基本配置，保证交换机间的接口使用全双工模式，同时根据需要配置接口速率。实验拓扑如下：

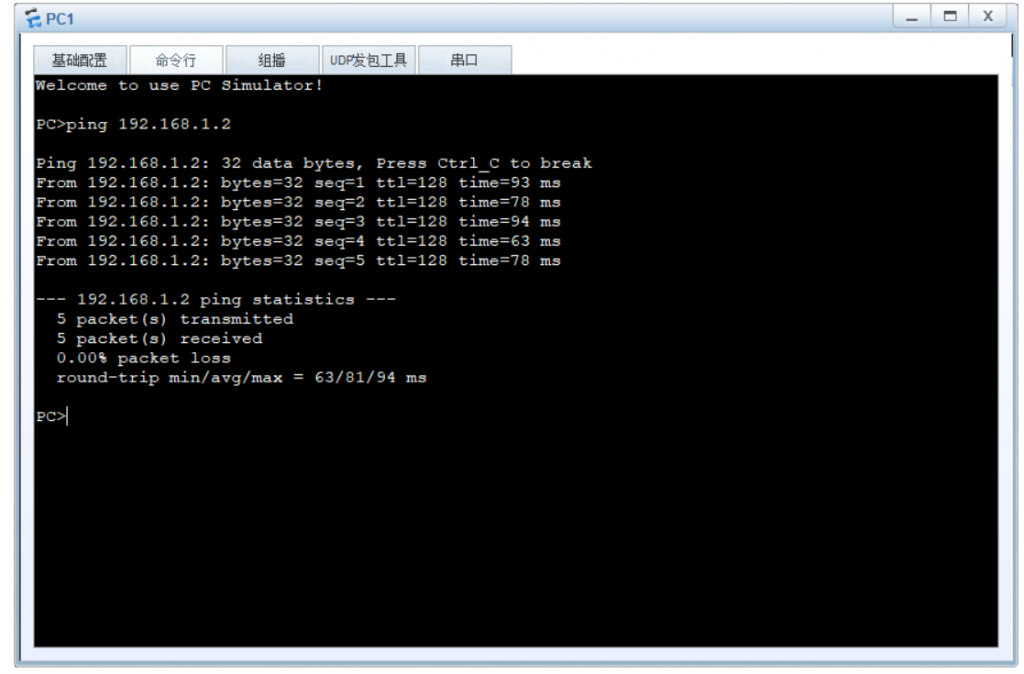

按照实验拓扑及编址配置完地址后测试联通情况

默认接口双工模式及速率是自协商而得到，但是自协商的结果未必是实际需求；接口的工作模式可以是自协商也可以手动设置，自协商又可以控制协商范围；

2.1.1 手动配置

在交换机互联的对应接口下通过undo negotiation auto命令关闭自协商模式，然后指定双工模式及速率

<Huawei>system-view                                进入系统试图
[Huawei]sysname S1                                 修改设备名称
[S1]interface GigabitEthernet 0/0/1                进入接口试图
[S1-GigabitEthernet0/0/1]undo negotiation auto     关闭自协商模式
[S1-GigabitEthernet0/0/1]duplex full               手动设置全双工
[S1-GigabitEthernet0/0/1]speed 10                  手动设置速率

<Huawei>system-view                                进入系统试图
[Huawei]sysname S2                                 修改设备名称
[S2]interface GigabitEthernet 0/0/2                进入接口试图
[S2-GigabitEthernet0/0/2]undo negotiation auto     关闭自协商模式
[S2-GigabitEthernet0/0/2]duplex full               手动设置全双工
[S2-GigabitEthernet0/0/2]speed 10                  手动设置速率

<Huawei>system-view                                进入系统试图
[Huawei]sysname S3                                 修改设备名称
[S3]interface GigabitEthernet 0/0/1                进入接口试图
[S3-GigabitEthernet0/0/1]undo negotiation auto     关闭自协商模式
[S3-GigabitEthernet0/0/1]duplex full               手动设置全双工
[S3-GigabitEthernet0/0/1]speed 10                  手动设置速率
[S3]interface GigabitEthernet 0/0/2                进入接口试图
[S3-GigabitEthernet0/0/2]undo negotiation auto     关闭自协商模式
[S3-GigabitEthernet0/0/2]duplex full               手动设置全双工
[S3-GigabitEthernet0/0/2]speed 10                  手动设置速率
